遠程聲波（聲發射）監測系統

品牌：清誠
型號： RAEM1
產地：廣東廣州
供應商報價：￥5000

清誠聲發射研究（廣州）有限公司更新時間：2025-02-20 14:06:20

銷售范圍售全國

入駐年限第2年

營業執照已審核

同類產品聲發射監測系統 (1件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（www.sewtec.com.cn）上看到的!

掃碼分享

為您推薦

遠程聲波（聲發射）監測系統 核心參數

通道組合	單通道或多通道組合使用	采集方式	信號觸發/時間觸發
采樣頻率	單個通道最大采樣率2M點/秒	采樣精度	16位
系統噪聲	優于30dB	動態范圍	70dB
輸入帶寬	10kHz-800kHz	模擬濾波器	30kHz、125kHz兩個高通濾波器，80kHz、175kHz兩個低通濾波器組合，默認30kHz~80kHz，125kHz~175kHz兩種帶通濾波器組合，出廠固定
數字濾波器	256階的FIR濾波器，0kHz~1000kHz頻率范圍內任意數值設置直通、高通、低通、帶通	傳感器	內置前放系列傳感器，三種內置前放可選：28V40dB，12V34dB，5V26dB
數據輸出	波形、參數、參數評級	AE特征參數	到達時間，幅度，振鈴計數，能量，上升時間，持續時間，RMS，ASL、峰值頻率、質心頻率、5個局部功率譜占比
內置SD卡容量	64G（可拓展至512G）	通訊方式	通訊方式：4G、網口、WiFi、RS485（可根據用戶要求定制其他通訊方式，如NB-IOT、Lora等）
使用溫度范圍	-20℃~60℃。（WiFi版本為0℃~60℃）	供電	12VDC
尺寸	圓筒直徑φ62mm，高度 100mm	重量	220g
安裝	底部自帶磁性，可吸附于被測物體表面	防護等級	IP65

產品特點

采用鋁合金外殼，體積小巧，重量輕，堅固耐摔，便于攜帶，集器底部自帶磁性，可磁吸固定于帶磁性的物體表面，采集器基于Linux系統，具有高可行性、高穩定性、高安全性；

詳細介紹

RAEM1聲波（聲發射）監測系統可以用在哪些地方？

典型應用場景

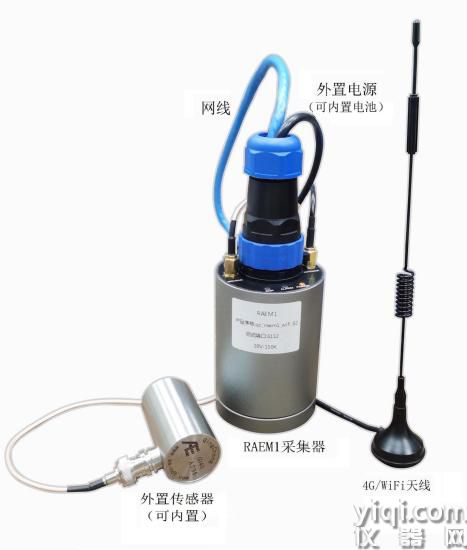

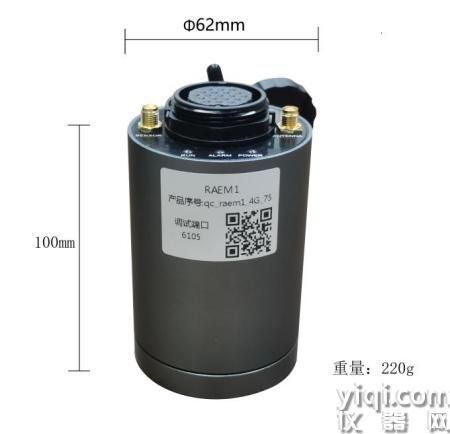

外觀小巧靈活

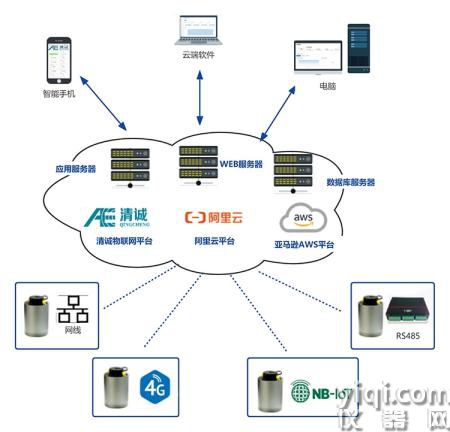

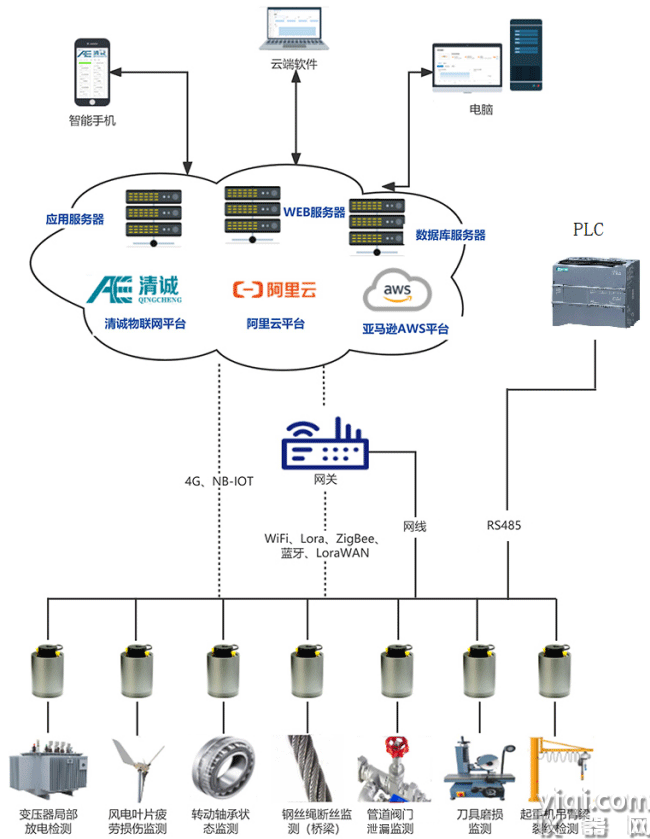

多種方式直連云平臺

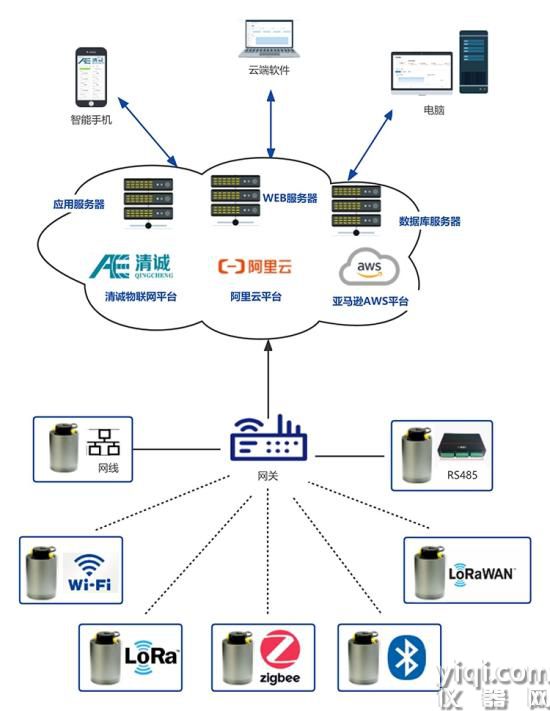

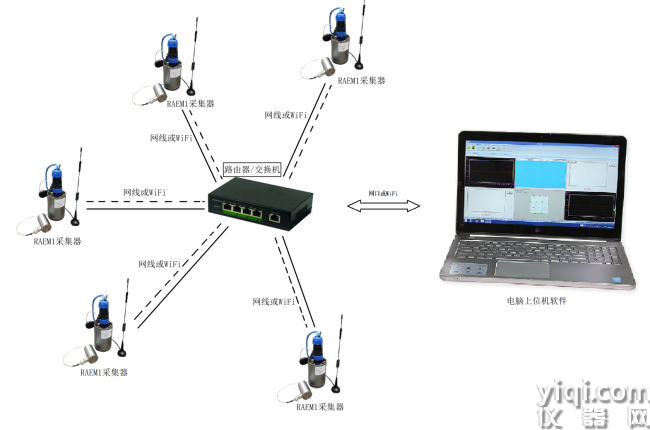

現場組網應用云平臺

云平臺和數據

可以選擇多種的數據顯示分析的終端方案，如專門的聲發射分析軟件、清誠云平臺、阿里云平臺等。

清誠云平臺是清誠聲發射研究（廣州）有限公司獨立研發，集數據顯示、數據查詢、遠程配置、智能監控、主動報警推送于一體的一個安全可靠的數據管理云平臺?？蓪崟r查看參數數據、波形數據、報警數據等，參數與波形一一對應。也可查詢一年以上的歷史數據，根據用戶需要擴容。

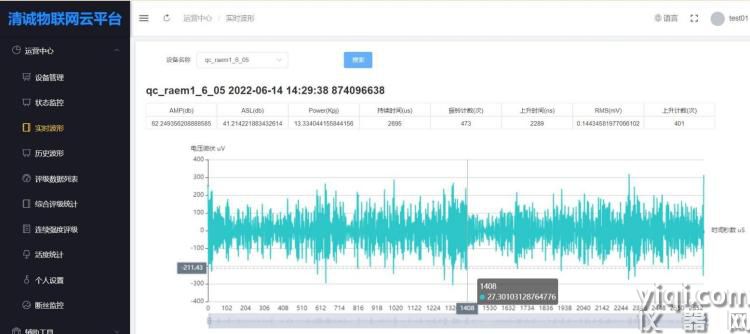

云平臺實時波形數據圖

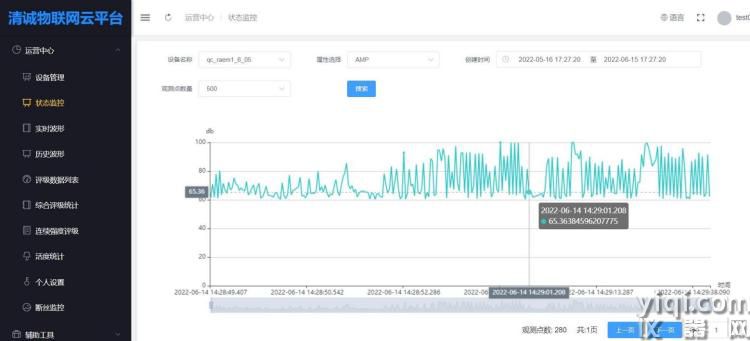

云平臺參數數據與時間圖

清誠云平臺具有系統評級功能，可根據用戶需求，設置不同的強度、活度和綜合評級規則。

· 聲發射數據采用自動分級算法，由聲發射撞擊參數得到強度級別，活度級別，綜合級別，靈活設置，可滿足不同行業標準的評級需求。評級參數包括：幅度、平均信號電平、能量、RMS、持續時間、振鈴計數、上升時間、上升計數。

· 達到合適的報警條件主動推送到手機、電腦等客戶端。

· 清誠云平臺也可根據客戶需求私有化部署。

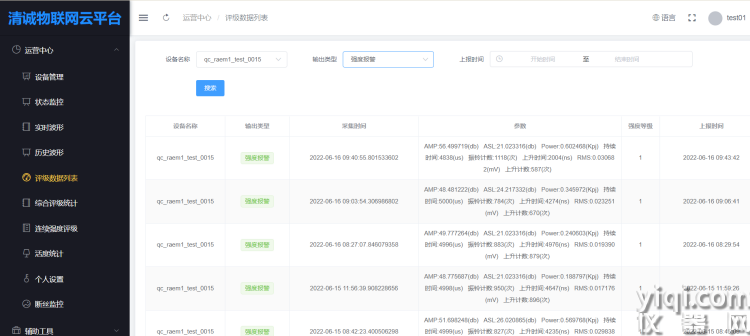

云平臺評級數據列表

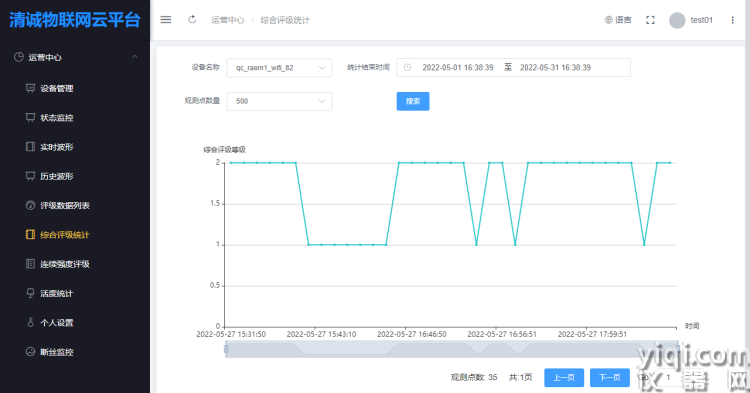

綜合評級統計數據圖

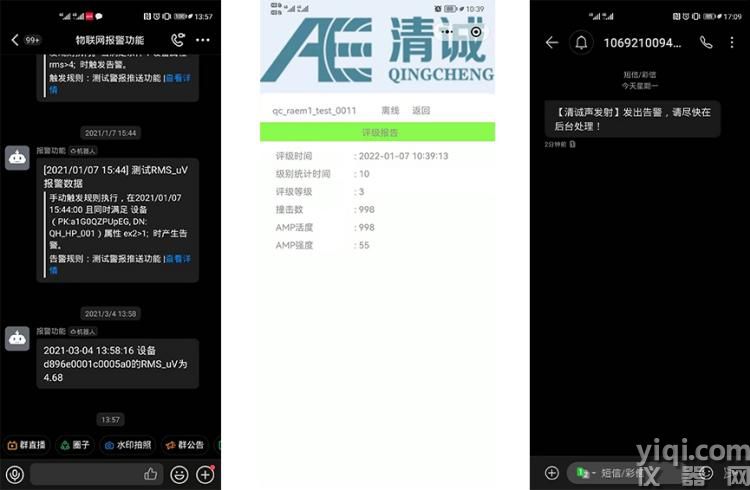

手機報警推送

硬件技術參數：

通道組合	單通道或多通道組合使用
采集方式	信號觸發/時間觸發
采樣頻率	單個通道采樣率2M點/秒
采樣精度	16位
系統噪聲	優于30dB
動態范圍	70dB
輸入帶寬	10kHz-800kHz
模擬濾波器	30kHz、125kHz兩個高通濾波器，80kHz、175kHz兩個低通濾波器組合，默認30kHz~80kHz，125kHz~175kHz兩種帶通濾波器組合，出廠固定
數字濾波器	256階的FIR濾波器，0kHz~1000kHz頻率范圍內任意數值設置直通、高通、低通、帶通
傳感器	內置前放系列傳感器，三種內置前放可選：28V40dB，12V34dB，5V26dB
數據輸出	波形、參數、參數評級
AE特征參數	到達時間，幅度，振鈴計數，能量，上升時間，持續時間，RMS，ASL、峰值頻率、質心頻率、5個局部功率譜占比
內置SD卡容量	64G（可拓展至512G）
通訊方式	通訊方式：4G、網口、WiFi、RS485（可根據用戶要求定制其他通訊方式，如NB-IOT、Lora等）
使用溫度范圍	-20℃~60℃。（WiFi版本為0℃~60℃）
供電	12VDC
尺寸	圓筒直徑φ62mm，高度 100mm
重量	220g
安裝	底部自帶磁性，可吸附于被測物體表面
防護等級	IP65

系統原理及特點

? RAEM1 遠程聲發射監測系統由RAEM1（傳感器，信號采集與分析，通訊），平臺（云服務器/局域網 /PC/手機等），客戶終端（手機，PC，大屏等）3個部分組成。（結構模式可選擇，傳感器、電源均可內置或外置，參考選配表格）。

? 采集器：集信號采集、信號分析、通訊數據輸出于一體的智能聲發射采集器。

? 采用鋁合金外殼，體積小巧，重量輕，堅固耐摔，便于攜帶；
? 采集器底部自帶磁性，可磁吸固定于帶磁性的物體表面；

? 多種采集方式：按采集模式可選包絡采集、連續參數采集。按時間類型可選間隔采集、連續采集、定時采集；
? 采集器基于Linux系統，具有高可行性、高穩定性、高安全性；
? 靈活的通道組合：可作為單通道使用，也可作多通道組合使用，可拓展至36通道以上，可多個采集器現場組網成多通道監測系統，對大型或超大設備設施實時監測；
? 多種觸發方式可選：信號觸發、時間觸發；

? 采用5G+2.5G WiFi模組，兼顧傳輸速度與傳輸距離，傳輸速度可達120Mbps，傳輸距離可達100m；
? 采用百兆網口，傳輸速度可達：100Mbps；
? 內置64G SD卡儲存器，可拓展至512G，用于存儲數據，斷電不丟失；
? 數據可以上傳到云端物聯網平臺顯示分析（阿里云、清誠自建云平臺），也可以下載到客戶端電腦使用清誠提供的專業聲發射信號分析處理軟件深度分析，也可以直接發送到清誠的SWAEU3H軟件進行實時分析處理。

? 整機做防水設計，可達IP65；
? 根據用戶需求可將傳感器內置，即傳感器、采集模塊、通信模塊、電池可一體化設計；
? 可根據客戶要求升級為物聯網監測系統

選配信息表：

序號	名稱	詳細信息	備注
1	電源	2種電源形式：外置電源適配器、內置/外置電池
2	傳感器	2種傳感器形式：外置傳感器、內置傳感器多種可選傳感器，典型：IOTS35、IOTS150	選配其他傳感器請?zhí)崆奥?lián)系
3	硬件濾波器	2種硬件濾波版本：30kHz~80kHz，125kHz~175kHz
4	夾持具	多種夾持具，與傳感器匹配
5	通訊方式	網口、WiFi、4G	升級4G提前聯系
6	路由器/交換機	根據組網方式定型號
