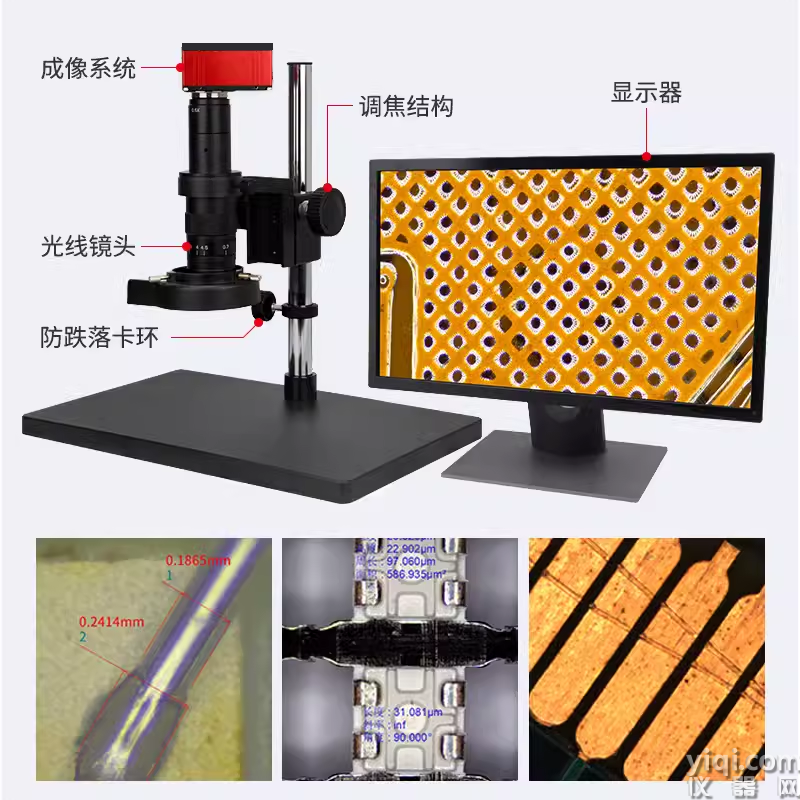

1、采用一體式主鏡體，穩定性高、方便管理、操作和使用；

2、標配放大倍數：15倍-120倍；

3、八條線可根據參照物去移動保存進行產品比對；

4、配套液晶屏：12寸工業顯示器

5、符合國際視頻1080p標準，分辨率達到1280*1024/1024*768,30幀/秒高速圖像攝取。絕無拖影、延時現象；

6、VGA輸出，色彩可獨立調節。

===========

光譜共焦技術測量Wafer Thickness 、TTV 、LTV 、BOW 、WARP 、TIR 、SORI 等參數，同時生成Mapping圖；

三維輪廓測量技術：對Wafer表面進行光學掃描同時建立表面3D層析圖像，高效分析晶圓表面形貌、粗糙度、測量鐳射槽深寬等形貌參數；

白光干涉光譜分析儀，可通過數值七點相移算法計算，以亞納米分辨率測量晶圓表面的局部度，并實現膜厚測量功能；

紅外傳感器發出的探測光在 Wafer不同表面反射并形成干涉，由此計算出兩表面間的距離（即厚度），適用于測量外延片、鍵合晶圓幾何參數。

CCD定位巡航功能，具備Mark定位，及圖案晶圓避障功能。

WD4000無圖晶圓幾何量測系統已廣泛應用于襯底制造、外延制造、晶圓制造、晶圓減薄設備、晶圓拋光設備、及封裝減薄工藝段的量測；覆蓋半導體前道、中道、后道整條工藝線。該系統不僅廣泛應用于半導體行業，在3C電子玻璃屏、光學加工、顯示面板、光伏、等超精密加工行業也大幅鋪開應用。

 ======
