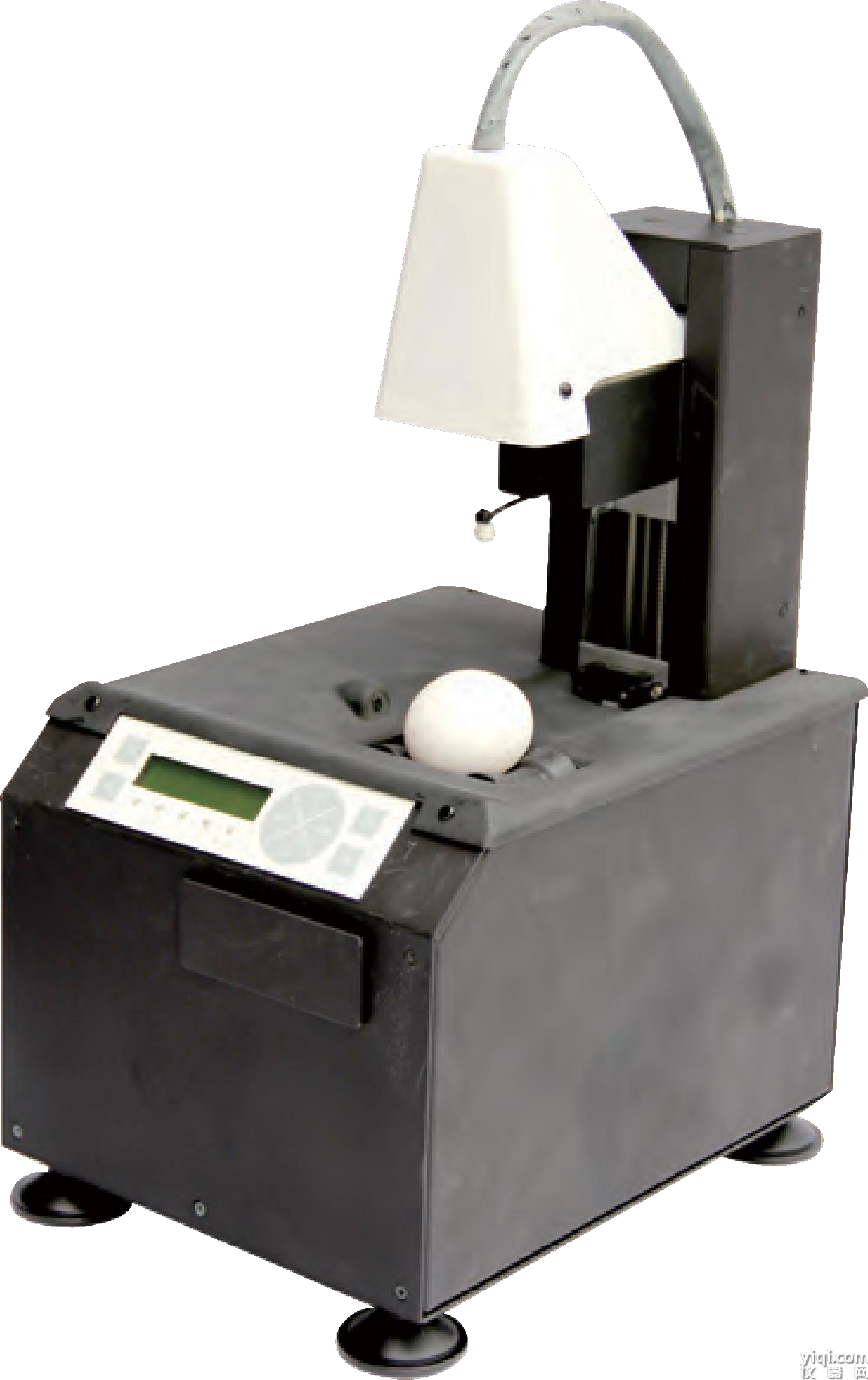

COLUMBUS

蛋殼裂紋檢測儀

產品介紹

Columbus是一款具有聲學蛋品（AET）與其它新特征的檢測儀。最初由 Leuven（Belgium）大學的蛋品質量和孵化研究組研發，目前在在歐美禽業主產國（荷蘭、美國、波蘭等）及37個經合組織成員國的商業孵化場與質檢實驗室應用，Leuven大學最終選擇OCTINION作為AET研發和商業化的合作伙伴。

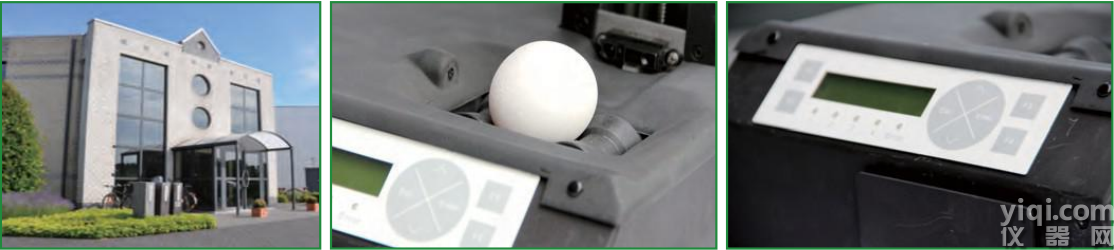

OCTINION公司位于比利時首都布魯塞爾，一直專注于農業和食品工業領域的檢測和測量設備的設計和生產。Columbus蛋品檢測儀由OCTINION負責研發、制造和商業化推廣。

彈性錘振動激發專利是與MOBA BV（Barneveld, The Netherlands）一起獲得，受歐洲專利 EP 1 238 582 A2以及美國專利6722201B2保護。至今，Columbus仍按照該專利制造和銷售。P. Coucke（1998）的博士論文首次介紹了Columbus設計，并對影響后雞蛋的震動反應進行分析。AET的首次應用在縫隙檢測，然后開發出了振動反應信息的方程式，用以計算新蛋殼強度參數（Kdyn）。

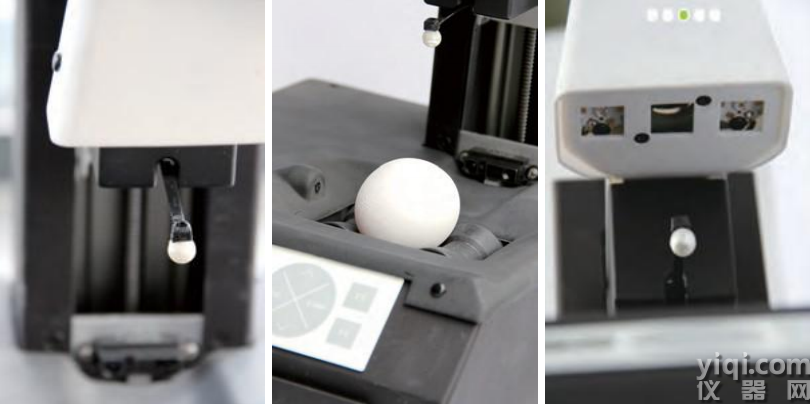

聲學共振分析是一門非常有用的技術，可用來研究所有產品的振動行為。Coucke（1998）首先將該技術應用于雞蛋檢測上。該技術用脈沖激振激發雞蛋，例如，用小錘子敲擊蛋殼，受影響蛋殼的振動通過小麥克風記錄下來，從該時間信號計算出振動的頻譜。最終，可從獲得的頻譜估計不同震動模式的共振頻率。從蛋和蛋質量的第一球模式（S20）的共振頻率獲得蛋外殼強度。Colombus是實驗室設備，有兩個轉輪支撐雞蛋，將其沿著縱軸旋轉，用一個麥克風來記錄激發的雞蛋振動情況。

產品原理

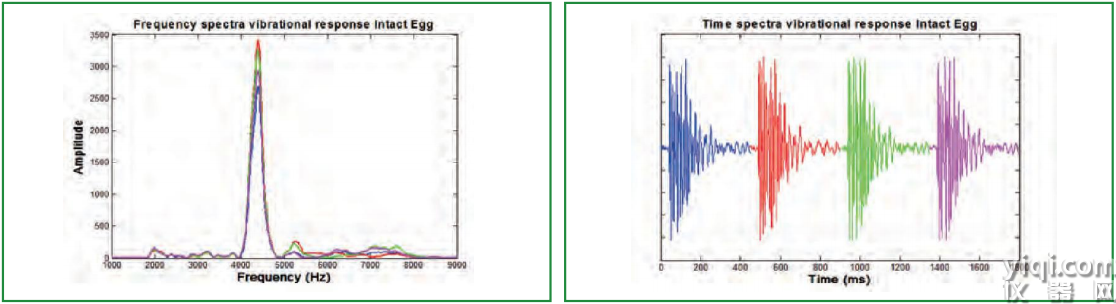

蛋品檢測分析基于聲學共振分析技術。雞蛋放到設備上時，首先用稱重傳感器測量雞蛋重量，隨后測量聲波效應，雞蛋旋轉時，錘子輕敲雞蛋4次。在下圖里，完好雞蛋生成4個注冊時間信號。基于這些時間信號，可計算出頻譜，將完好 雞蛋的共振頻率提取，該完好雞蛋平均共振頻率約為4300Hz。

產品特點

實驗室Columbus蛋品無損質量檢測儀設備集成了聲學蛋品檢測（AET）、體積、形狀、顏色參數測量特點。

• 獨立設備，無需計算機操作，不包括屏幕和鍵盤。

• 易于使用，所有數據可直接存儲在網絡上，通過串行或以太網協議，可與當前IT系統集成。也可與我們云數據庫集成，用來搜集所有數據。

• Columbus檢測儀無損測量雞蛋多個參數：蛋殼強度測量（動力剛度Kdyn）、自動裂縫檢測、精確蛋重測量、蛋體積、形狀和顏色（基于視覺傳感器）。

基               本：蛋殼強度測量、自動裂縫探測；配合離線重量測量，可測量 Kdyn。

PLUS加強版：自動裂縫測量、蛋殼強度測量、 自動計Kdyn測量、蛋重測量。

視     覺     版：自動裂縫測量、蛋殼強度測量、 自動計Kdyn測量、蛋重測量、蛋體積、形狀和顏色測量，還可備選顏色檢測加強功能。

備選模塊

視覺檢測箱：用于高級顏色檢測，可加強顏色檢測（僅當與Columbus 視覺版組合才可使用）。
