結構設計

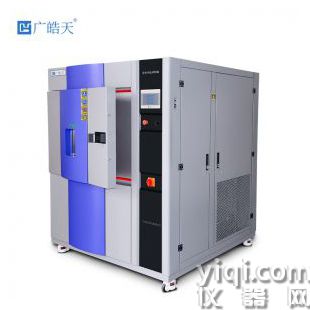

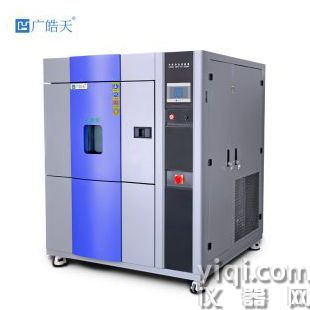

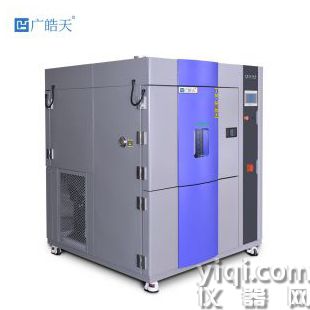

• 箱體布局：采用上、中、下箱體結構，上部為高溫箱，下部為低溫箱，中間為測試箱。低溫系統位于工作室左部，電器控制柜置于試驗箱的右側面，便于操作。

• 材質選用：箱體內外部材質采用不銹鋼板（SUS#304），具有良好的耐腐蝕性和抗氧化性，外部材質也可根據客戶需求選擇。試驗箱內壁光滑，易于清潔，且能有效防止熱量散失。

• 保溫設計：高溫箱保溫材料采用超細玻璃纖維，低溫箱保溫材料采用聚氨酯發泡、石棉板及超細玻璃纖維，保溫效果良好，可確保試驗箱外表面不結霜、不凝露，減少能量損耗。

• 測試孔與引線孔：箱體左側設有直徑 50mm 的測試孔，可用于外加電源負載配線測試部件。箱頂設有標準引線孔管，方便用戶向箱內引入傳感器線、檢測電纜等類型的引線。


















控制系統

• 操作界面：使用大型彩色液晶人機觸控對話式 LCD 人機接口控制器，操作簡單，易于學習，支持中英文顯示，方便不同用戶使用。

• 控制精度：采用 P.I.D 自動演算控制，溫度控制精度高，能確保試驗過程中溫度的穩定性和準確性。低溫區、高溫區轉換時間小于等于 15 秒，溫度恢復時間小于等于 5 分鐘。

• 程序設定：具有 96 個試驗規范獨立設定能力，沖擊時間最長可達 999 小時 59 分鐘，循環周期 1 至 999 次可設定，可滿足不同用戶的試驗需求。











制冷與加熱系統

• 制冷系統：采用復迭高效低溫回路系統設計，選用歐美壓縮機，如法國 “泰康” 工業制冷壓縮機，搭配對臭氧系數為零的環保制冷劑 R507、R23 等，制冷效率高，且對環境友好。

• 加熱系統：加熱系統位于風道系統內，由多組鎳鉻合金螺紋電加熱器和聚四氟乙烯航空鍍銀護導線構成，能夠快速、均勻地對試驗箱內進行加熱，滿足高溫試驗需求。
