工作原理

結構組成

• 臺面及動圈組合體：是振動臺的活動組件和核心部件，臺面用于安裝被試產品或夾具，動圈在金屬骨架上繞有多組激磁線圈，在交變電流信號作用下產生往復運動。

• 勵磁線圈及導磁體：由勵磁線圈、磁鋼體、極芯、極板、短路環組成，通直流電流的勵磁線圈在線圈周圍產生恒定強磁場，與通交變電流的動圈相互作用產生交變驅動力。

• 動圈的懸掛與支撐：用于懸空支撐臺面及動圈組合體，中、小推力的電動振動臺一般安裝組合式板簧、搖臂滾裝置等，大推力的電動振動臺則需要輔助的負載支撐系統。

• 消磁線圈：安裝在電動振動臺臺面下方，產生與漏磁磁場方向相反的磁場，以抵消主磁場漏磁的影響，將臺面漏磁限制在試驗件可接受的量級之內。

• 冷卻裝置：30-50kN 推力以下的電動振動臺通常采用強制 “風冷”，推力 50kN 以上的電動振動臺原則上采用 “水冷”“油冷” 或 “水冷”+“油冷” 混合冷卻方式。

產品特點

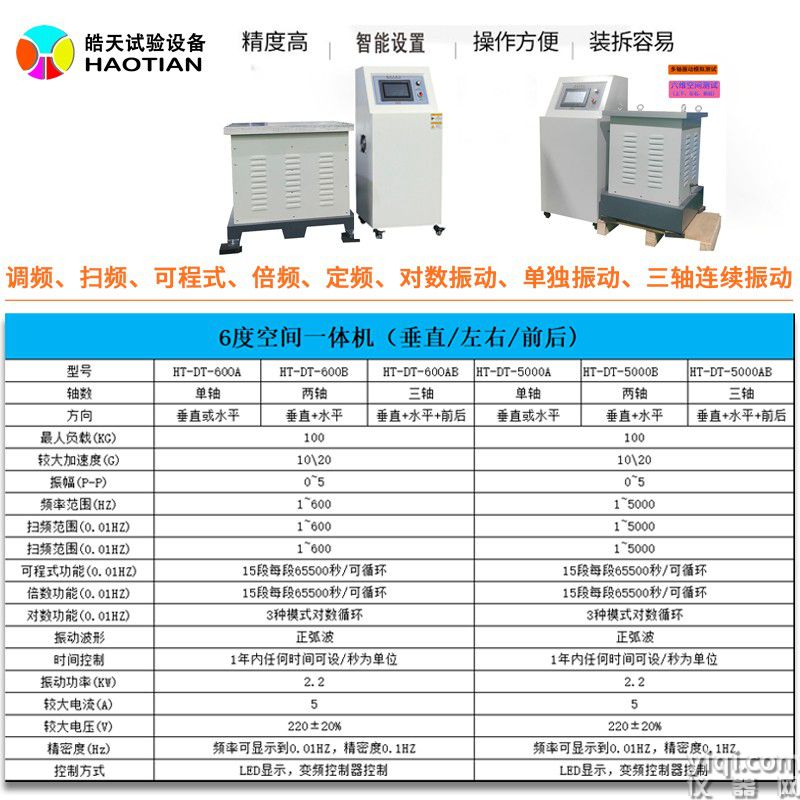

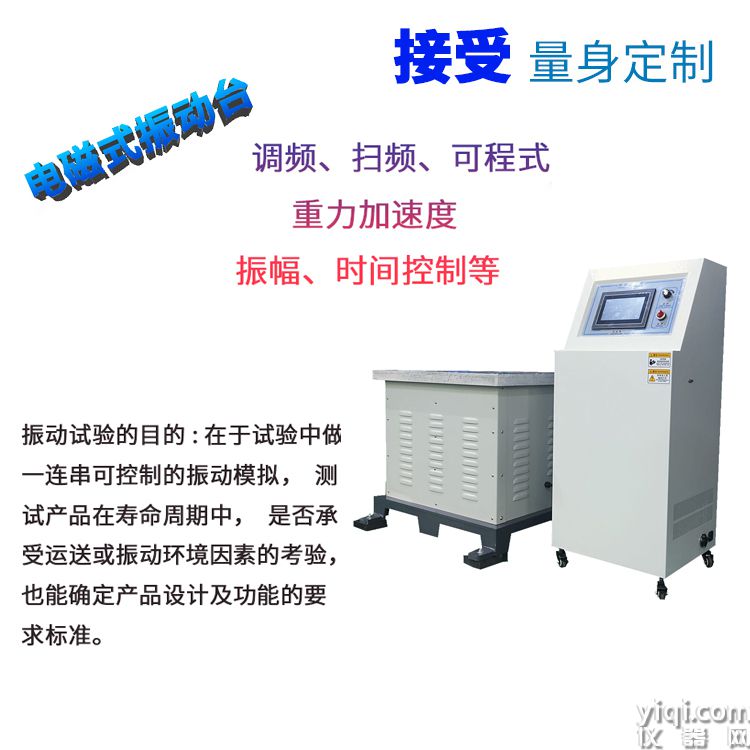

• 功能多樣：能實現正弦波、調頻、掃頻、可程式、倍頻、對數、調幅、時間控制等多種功能，可模擬不同的振動環境。

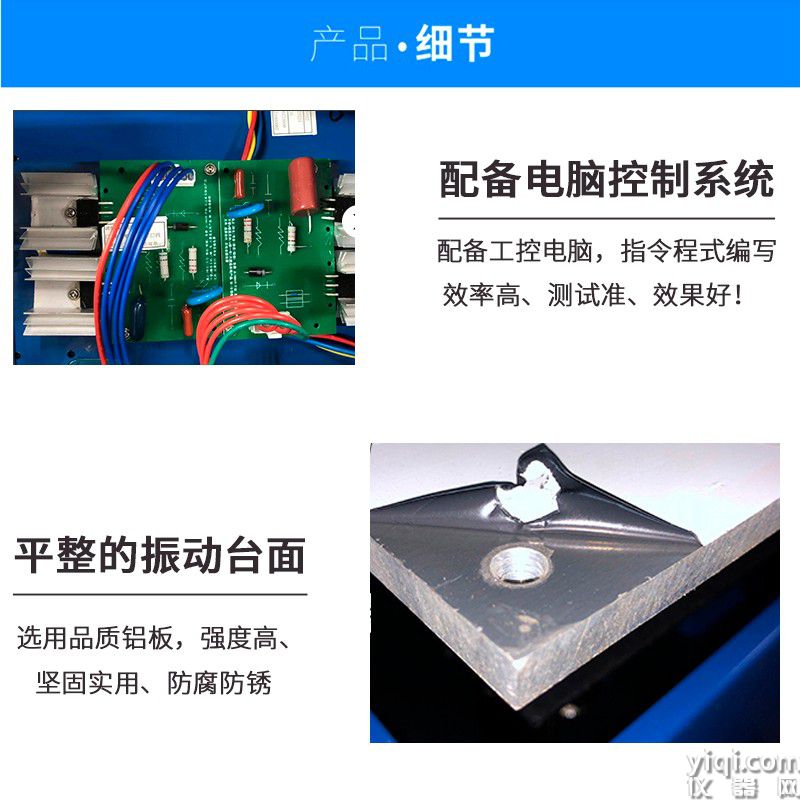

• 操作簡便：控制電路數字化控制與顯示頻率，有的還配備觸控式控制器，操作簡單方便，具備 PID 調節功能，使設備工作更穩定、可靠。

• 適應性強：機臺底座采用優質材料或避振裝置，安裝方便，運行平穩，無需安裝地腳螺絲；掃頻及定頻操作方式，能適應不同行業測試要求。

• 性能穩定：增加抗干擾電路，解決因強電磁場對控制電路的干擾；通過連續運轉測試，性能穩定，質量可靠。
