Prodigy I3C電性測試軟件

品牌：Prodigy
型號： PGY-I3C-EV
產地：亞洲印度
供應商報價：￥100000

深圳市歐奧電子科技有限公司更新時間：2025-05-22 10:53:36

銷售范圍售全國

入駐年限第4年

營業執照已審核

同類產品協議分析儀(21件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（www.sewtec.com.cn）上看到的!

掃碼分享

為您推薦

產品特點

提供 I3C 規范的電氣測量測試。測試軟件可在泰克示波器中運行。工程師可以解碼 I3C 的命令和響應，以調試通信。 PGY-I3C-EV 利用 MSO 的數字通道，提供 I3C 數據線的解碼。

詳細介紹

建立聯系

130 3093 0093

Stone.Dai@oiosys.com

www.oiosys.cn

深圳市歐奧電子科技有限公司地址：深圳市龍華區昌盛科技大廈5F

我們的客戶.jpg ?

主要特征

支持快速、快速加、推挽和帶限值比較的漏極開路電氣測量。
將內容與示波器中的電信號聯系起來，便于理解協議的電氣特性。
將解碼表中選定的 I3C 數據包內容縮放到波形圖波形窗口中，便于分析 I3C 幀的電氣特性。
詳細視圖將物理層波形與 I3C 數據包相關聯。
縮放、撤消和貼合屏幕等實用功能便于調試，同時將電氣數據與波形關聯起來。
能以 CSV 和 txt 格式存儲 I3C 電氣數據。
報告生成
支持用于離線分析的 WFM 文件格式

現在，設計和測試工程師可以使用泰克 DPO5000、TDS7000、DPO/DSA/MSO7000、MSO5/6 系列示波器獲取的數據，在 PGY-I3C-EV 軟件中自動進行準確可靠的電氣測量和協議解碼，從而縮短開發和測試周期。

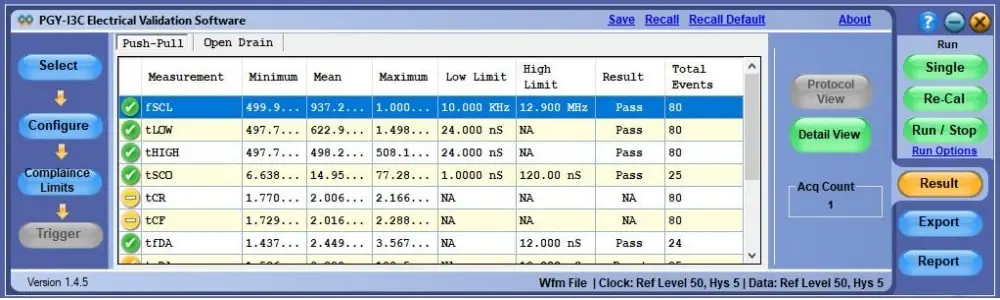

與示波器無縫集成

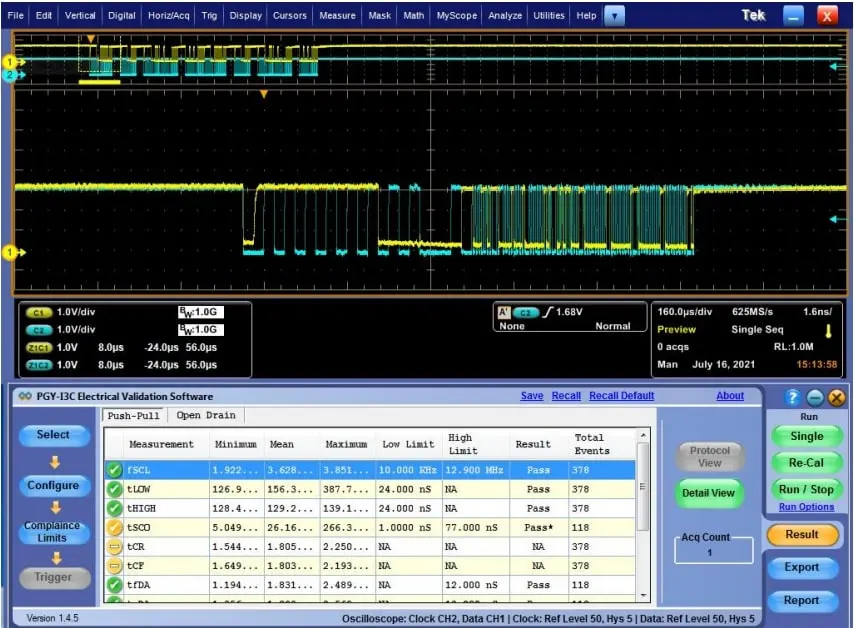

PGY-I3C-EV 在泰克示波器內運行并進行電氣測量，在總線圖和表格中顯示解碼數據，并將解碼數據與總線圖中的電信號聯系起來。

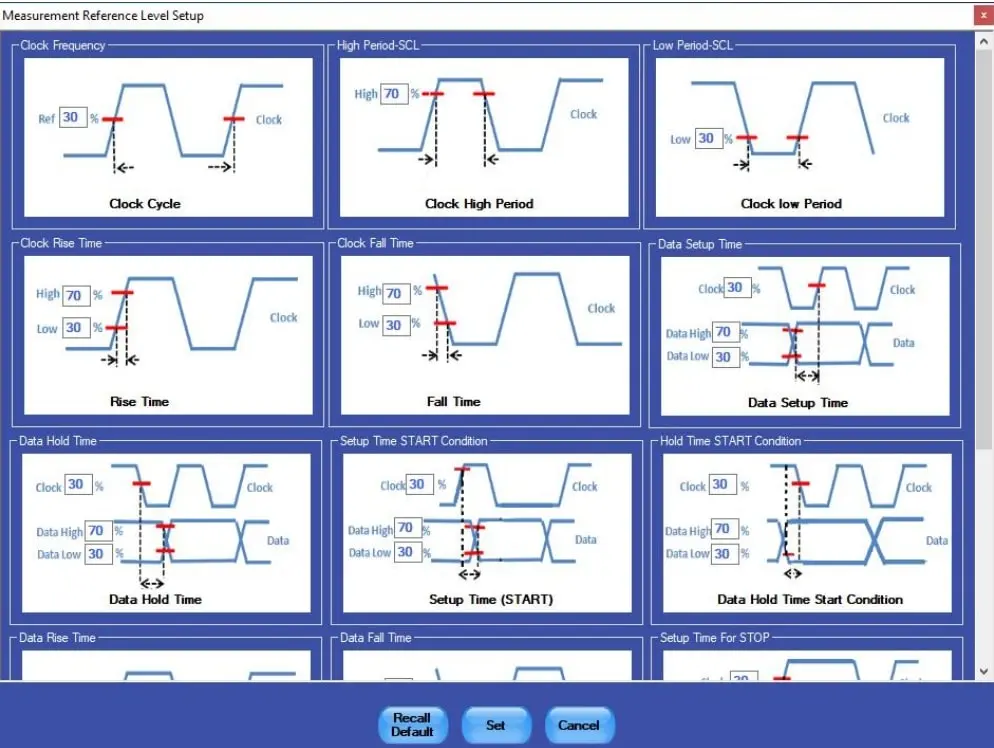

參考電平設置

PGY-I3C-EV 不僅適用于標準電氣符合性測試，您還可以改變限值，用自定義限值測試您的設備。通過直觀的限值和參考電平設置，您可以配置限值和參考電平，以滿足您的定制測試需求。這樣，您就可以對設備進行超出規格的測試，并確定其特性。

特點

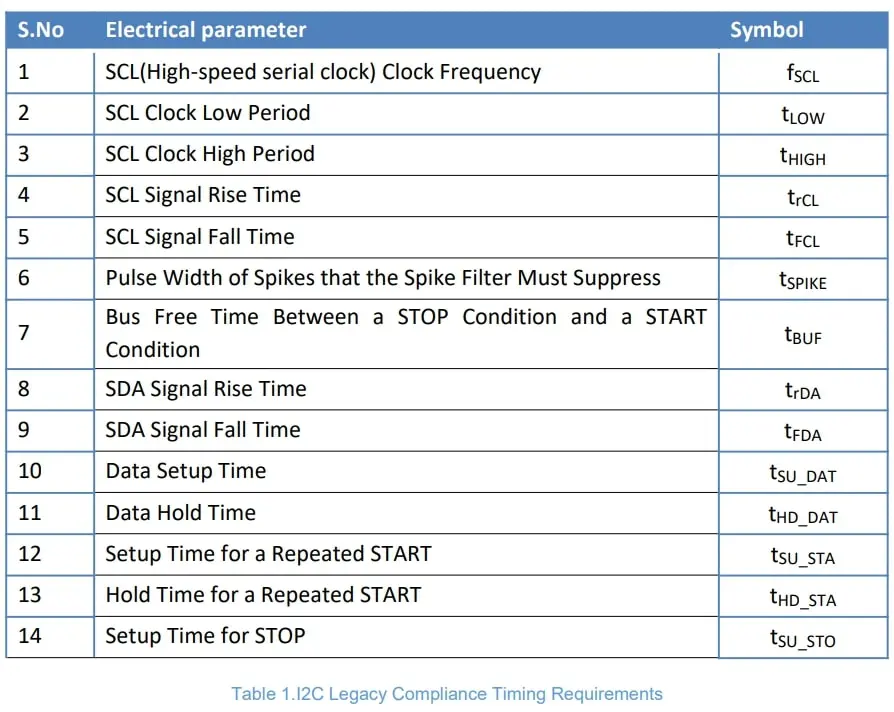

與 I2C 傳統設備通信時的 I3C 時序要求

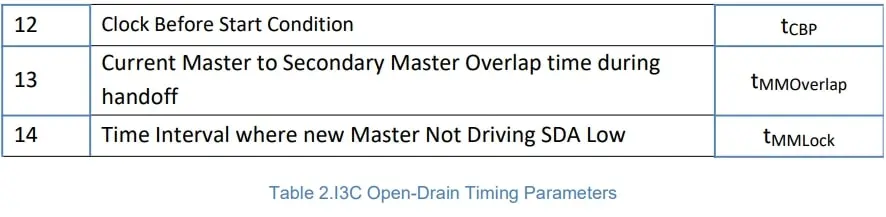

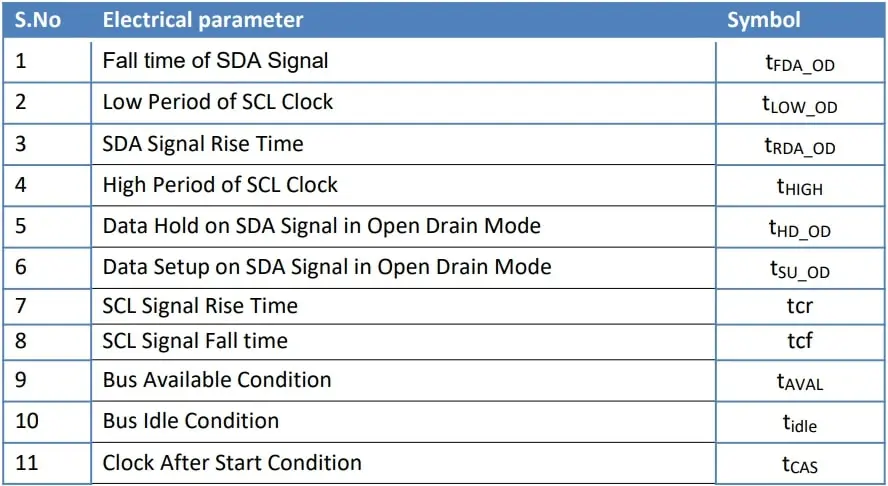

I3C 開路漏極定時參數

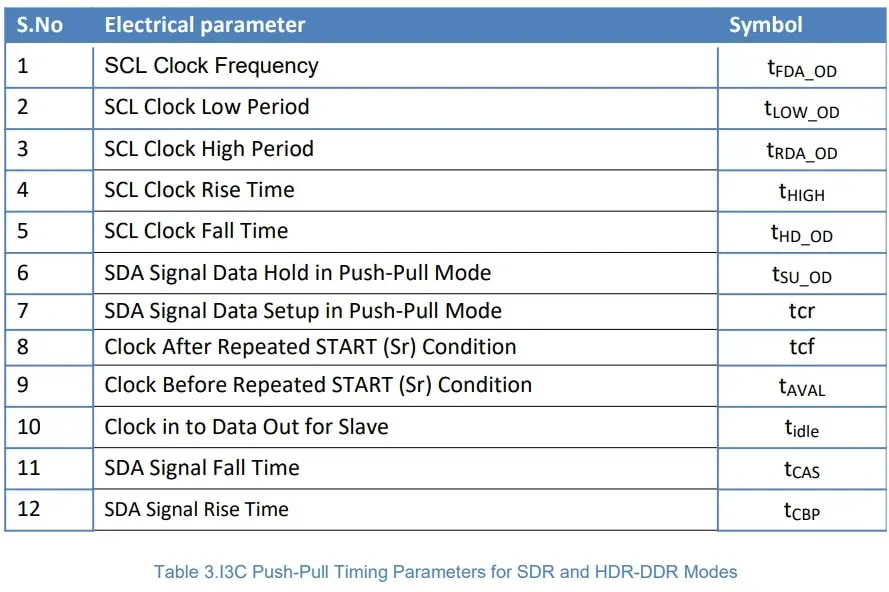

SDR 和 HDR-DDR 模式的 I3C 推挽定時參數

強大的調試環境

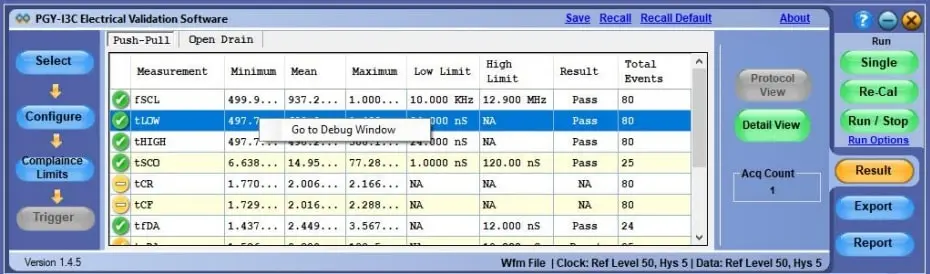

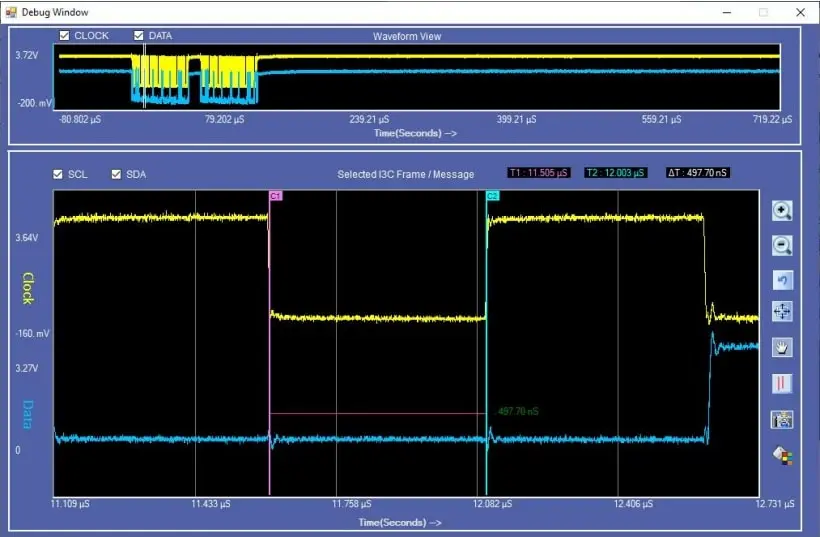

調試窗口

PGY-I3C-EV 軟件提供兩種調試功能。如圖所示，在其中一個選項中，可以選擇zui壞情況結果并直接與波形相連。軟件可靈活定義采集次數，結果將包括所有這些采集的zui壞情況結果。只需點擊鼠標右鍵，軟件就能將zui壞情況下的結果與相應的波形采集連接起來。

詳細視圖

在詳細視圖中，工程師可以在單一視圖中查看模擬波形和電氣測量的詳細信息。如果電氣測量出現任何故障，設計人員可迅速與模擬波形進行關聯。用戶可以選擇詳細視圖中的任意一行，相應的模擬波形將被放大并顯示出來。在同一行中，工程師可以查看與所選行相對應的所有電氣測量值。縮放、光標和標記等實用功能可在調試時進行自定義測量。
