產品特點

自動化胴體羊肉在線分級系統
該自動化系統設計用于根據肌肉內脂肪（% IMF）對羊肉進行分級。
IMF是一個關鍵的肉食品質特征，因此該系統可以用來定義和區分產品
該設備通常位于屠宰場的末端，在那里測量尸體
單傳感器系統的設計每分鐘處理 4-6 個胴體

詳細介紹

自動化胴體羊肉在線分級系統

品牌：科言儀信

型號Mar

系統說明

該自動化系統設計用于根據肌肉內脂肪（% IMF）對羊肉進行分級。IMF是一個關鍵的肉食品質特征，因此該系統可以用來定義和區分產品。該設備通常位于屠宰場的末端，在那里測量胴體。單傳感器系統的設計每分鐘處理 4-6 個胴體。 5.1胴體羊肉在線分級系統.png

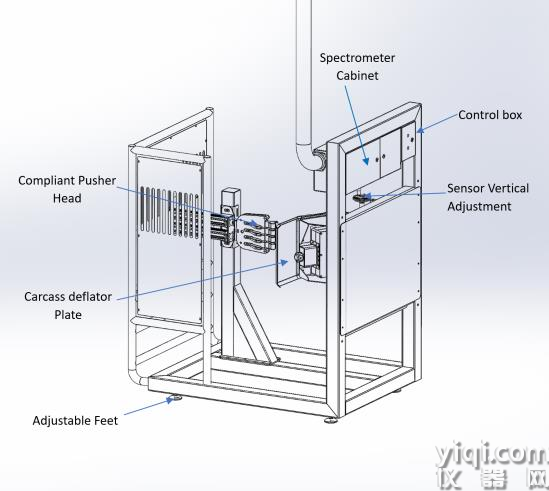

Mar測量系統的模型

關于Mar

Mar是測量傳感器。該傳感器使用磁共振來測量在第13根肋骨的背帶周圍的肉的脂肪量。該傳感器對IMF進行直接的定量測量。該傳感器不需要進行校準。它在安裝后進行驗證，然后不需要進一步的校準。

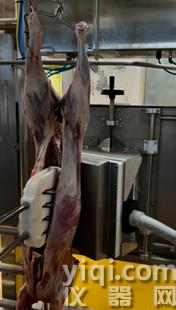

關于自動系統

將被推到傳感器上進行測量。已證明正在使用。在加工廠內進行在線操作，測量數十萬只胴體。

設備詳細信息

傳感器測量設備：

標記?傳感器	在防水不銹鋼和縮醛外殼中的單邊磁鐵、射頻線圈和溫度控制設備。磁鐵的磁鐵場強度：0.165 T。測量體積：5 cm3。均勻尺寸： 10毫米x 50毫米x 10毫米。該傳感器不能暴露在100度以上的溫度下。 C.
傳感器控制箱	控制傳感器功能的電子設備和電氣設備。這包括一個自動調諧探頭的自動調優模塊。這是安裝在傳感器的背面在一個304不銹鋼盒子。
光譜儀	共振，馬蒂波核磁共振波譜儀控制臺 該光譜儀被安置在一個定制的防水（IP67），可鎖定的，不銹鋼溫控柜中。
數據	存儲在光譜儀中，并導出為一個timestamped.csv文件。遠程訪問


框架和安裝結構:

框架

尺寸- 1200 x 1700 x 2100 mm（LxDxH）

材料-不銹鋼

框架安裝有可調節的腳水平

傳感器安裝

傳感器的位置是安裝在一個完全可調的組件上，以確保最佳的底盤對齊。

制造

焊接框架

固定裝置用不銹鋼螺栓用螺栓固定在框架上


箱式搬運設備：

胴體進料和搬運	每分鐘4-6箱
特點	氣動控制的短臂夾與光眼傳感器用于腿部檢測
胴體推臂	推進臂采用IMI諾格400MM PRA氣缸驅動。
符合要求的手	安裝有食品級合成橡膠o型環的乙醛塑料，并連接到推進臂上。
硬質鋼軌	不銹鋼可調胴體腿導向桿


控制和安全、服務和環境：

控制系統	PLC控制。PLC安裝在一個防水（IP67）機柜中。
安全系統	標識、防護裝置、緊急停車裝置和狀態照明裝
氣動	空氣- 100 psi，壓縮空氣管道
權力	240V，單相
環境	設計用于清潔到位的沖洗
